50焊接鋼管壁厚

文章來源：http://www.fgcastel.com 發布時間：2024-05-25 18:04:38 瀏覽次數：11

50焊接鋼管壁厚/a_50焊接鋼管壁厚

希望我能夠回答您有關50焊接鋼管壁厚/a的問題。我將根據我的知識庫和研究成果回答您的問題。

文章目錄列表:

1.國標50mm鋼管壁厚是多少
2.國標的無縫鋼管一般壁厚都是多少
3.焊接鋼管壁厚對照表
4.焊接鋼管壁的厚度對照表是什么？

國標50mm鋼管壁厚是多少

公稱直徑50：外徑A系列60.3，B系列57的鋼管；公稱壁厚3.2-8.8

鋼管壁厚等級表示方法

鋼管的壁厚等級系列的表示方法在不同標準中所表示的方法各不相同。

主要有三種表示方法：

1） ?以管子表號（Sch）表示： ?對于碳鋼管壁厚有：Sch10、20、30、40、60、80、100、120、140、160等10 個等級（若數字后面加S，表示不銹鋼管）； ?對于不銹鋼壁厚系列有：5S、10S、40S、80S四個等級?

2） 以管子重量表示，如STD(標準重量)，XS(加厚管)，XXS(特厚管)?

3） ?以鋼管壁厚尺寸表示，即“管外徑×壁厚”，如φ89X4

國標的無縫鋼管一般壁厚都是多少

焊接鋼管D50,也就是常說的2吋的,外徑是60,普通管壁厚3.5,每米重量為4.88kg.

公稱尺寸 國標厚度mm

規格 外徑 國標壁厚 焊管理論重量表

4分 15 1/2寸 21.25 2.75 1.26

6分 20 3/4寸 26.75 2.75 1.63

1寸 25 1寸 33.3 3.25 2.42

1.2寸 32 11/4寸 42.25 3.25 3.13

1.5寸 40 11/2寸 48 3.5 3.84

2寸 50 2寸 60 3.5 4.88

2.5寸 70 21/2寸 75.5 3.75 6.64

3寸 80 3寸 88.5 4.0 8.34

4寸 100 4寸 114 4.0 10.85

5寸 125 5寸 140 4.5 15.04

6寸 150 6寸 165 4.5 17.81

8寸 200 8寸 219 6 31.52

焊接鋼管也稱焊管，是用鋼板或帶鋼經過卷曲成型后焊接制成的鋼管，一般定尺6米。焊接鋼管生產工藝簡單，生產效率高，品種規格多，設備投資少，但一般強度低于無縫鋼管。

焊接鋼管壁厚對照表

無縫鋼管DN100 壁厚4毫米

無縫鋼管DN125 壁厚4毫米

無縫鋼管DN150 壁厚4.5毫米

無縫鋼管DN50 壁厚3.5毫米

無縫鋼管DN200 壁厚6或者8毫米

無縫鋼管DN250 壁厚8或者10毫米

無縫鋼管DN65 壁厚4毫米或者3.5

無縫鋼管DN80 壁厚4.5毫米

焊接鋼管壁的厚度對照表是什么？

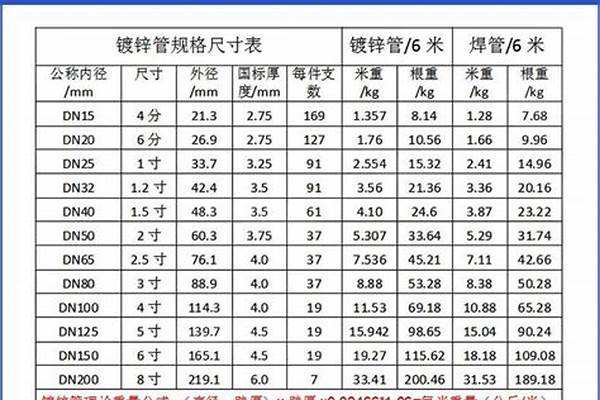

焊接鋼管壁厚對照表如下：

擴展資料：

焊接鋼管的焊接技巧

一、前提是要打磨

必須把焊接處的鍍鋅層打磨掉，否則會產生氣泡、沙眼、假焊等。還會使焊縫變脆，剛性下降。

二、鍍鋅鋼的焊接特點

鍍鋅鋼一般是在低碳鋼外鍍一層鋅，鍍鋅層一般在20um厚。鋅的熔點在419°C，沸點908°C左右。在焊接中，鋅融化成液體浮在熔池表面或在焊縫根部位置。鋅在鐵中具有較大固溶度，鋅液體會沿晶界深入浸蝕焊縫金屬，低熔點鋅形成“液體金屬脆化”。

同時，鋅與鐵可形成金屬間脆性化合物，這些脆性相使焊縫金屬塑性降低，在拉應力作用下而產生裂紋。如果焊接角焊縫，尤其是T形接頭的角焊縫最容易產生穿透裂紋。

鍍鋅鋼焊接時，坡口表面及邊緣處的鋅層，在電弧熱作用下，產生氧化、熔化、蒸發以至揮發出白色煙塵和蒸汽，極易引起焊縫氣孔。由于氧化而形成的ZnO，其熔點較高，約1800°C以上，若在焊接過程中參數偏小，將引起ZnO夾渣，同時。由于Zn成為脫氧劑。

產生FeO-MnO或FeO-MnO-SiO2低熔點氧化物夾渣。其次，由于鋅的蒸發，揮發出大量的白色煙塵，對人體有刺激、傷害作用，因此，必須把焊接處的鍍鋅層打磨處理掉。

三、焊接工藝控制

鍍鋅鋼的焊前準備與一般的低碳鋼是相同的，需要注意的是要認真處理好坡口尺寸和附近的鍍鋅層。為了焊透，坡口尺寸要適當，一般60~65°，要留有一定的間隙，一般為1.5~2.5mm；為了減少鋅對焊縫的滲透，在焊之前，可將坡口內的鍍鋅層清除以后再焊。

在實際工作中，采用了集中打坡口，不留鈍邊工藝進行集中控制，兩層焊接工藝，減少了未焊透的可能性。焊條應根據鍍鋅鋼管的基體材質選用，一般低碳鋼由于考慮易操作性，選用J422較為普遍。

焊接手法：在焊多層焊的第一層焊縫時，盡量使鋅層熔化并使之汽化、蒸發而逸出焊縫，可大大減少液體鋅留在焊縫中。在焊角焊縫時，同樣在第一層盡量使鋅層熔化并使之汽化、蒸發而逸出焊縫。

其方法是先將焊條端部向前移出約5~7mm左右，當使鋅層融化后再回到原來位置繼續向前施焊。再橫焊和立焊時，如選用短渣焊條如J427，咬邊傾向會很小;如果采用前后往返運條技術，更可以得到無缺陷的焊接質量。

百度百科-焊接鋼管

國標焊管及鍍鋅管規格重量表(按GB/T3091—2001標準執行)

規格 外徑mm 壁厚mm 最小壁厚mm 焊管（6米定尺） 鍍鋅管(6米定尺）

米重kg 根重kg 米重kg 根重kg

公稱內徑 英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5 15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.08 19.27 115.62

DN200 8 219.1 6.0

（焊管）

31.53 189.18

DN200 8 219.1 6.5

（熱鍍鋅） 36.12 216.72

鍍鋅鋼管常用規格

公稱口徑 外徑 壁厚 鍍鋅管壁黑鐵管增加的重量系數

MM MM MM 普通鋼管 加厚鋼管

6 10.0 2 1.064 1.059

8 13.5 2.75 1.056 1.046

10 17.0 3.50 1.056 1.046

15 21.3 3.15 1.047 1.039

20 26.8 3.40 1.046 1.039

25 33.5 4.25 1.039 1.032

32 42.3 5.15 1.039 1.032

40 48.0 4.00 1.036 1.030

50 60.0 5.00 1.036 1.028

65 75.5 5.25 1.034 1.028

80 88.5 4.25 1.032 1.027

100 114.0 7.00 1.032 1.026

125 140.0 7.50 1.028 1.023

150 165.0 7.50 1.028 1.023

說明：W=C*[0.02466*(D-S)*S]

W--鍍鋅管每米重量：kg/m

C--鍍鋅管比黑鐵管增加的重量系數

D--黑鐵管的外徑

S--黑鐵管的壁厚

W=0.02466*S*(公稱外徑-S)

鍍鋅鋼管每米重量=0.02466x壁厚x（外徑-壁厚）X1.06

鍍鋅管也是鋼材，表面度了一層薄薄得鋅，密度7.85kg/cm3

鋼管的重量=0.25×π×(外徑平方-內徑平方)×L×鋼鐵比重 其中：π = 3.14 L=鋼管長度 鋼鐵比重取7.8 所以， 鋼管的重量=0.25×3.14×(外徑平方-內徑平方)×L×7.8 * 如果尺寸單位取米（M）,則計算的重量結果為公斤（Kg）

鋼的密度為： 7.85g/cm3

鋼材理論重量計算

鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為：

W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000

各種鋼材理論重量計算公式如下：

名稱（單位）

計算公式 符號意義 計算舉例

圓鋼 盤條（kg/m）

W= 0.006165 ×d×d

d = 直徑mm

直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg

螺紋鋼（kg/m）

W= 0.00617 ×d×d

d= 斷面直徑mm

斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg

方鋼（kg/m）

W= 0.00785 ×a ×a

a= 邊寬mm

邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg

扁鋼

（kg/m）

W= 0.00785 ×b ×d

b= 邊寬mm

d= 厚mm

邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg

六角鋼

（kg/m）

W= 0.006798 ×s×s

s= 對邊距離mm

對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg

八角鋼

（kg/m）

W= 0.0065 ×s ×s

s= 對邊距離mm

對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg

等邊角鋼

（kg/m）

= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）]

b= 邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg

不等邊角鋼

（kg/m）

W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）]

B= 長邊寬

b= 短邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg

槽鋼

（kg/m）

W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg

工字鋼（kg/m）

W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg

鋼板（kg/m2）

W= 7.85 ×d

d= 厚

厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg

鋼管（包括無縫鋼管及焊接鋼管（kg/m）

W= 0.02466 ×S （D – S ）

D= 外徑

S= 壁厚

外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg

好了，今天關于“50焊接鋼管壁厚/a”的話題就到這里了。希望大家能夠通過我的講解對“50焊接鋼管壁厚/a”有更全面、深入的了解，并且能夠在今后的生活中更好地運用所學知識。
