螺旋鋼管尺寸對照表_螺旋鋼管尺寸對照表圖

下面，我將以我的觀點和見解來回答大家關于螺旋鋼管尺寸對照表的問題，希望我的回答能夠幫助到大家。現在，讓開始聊一聊螺旋鋼管尺寸對照表的話題。

文章目錄列表:

1.圓錐管螺紋代號如R1/8,R1/4,R3/8,R1/2等中的R和數字代表什么意思？
2.幾分管是什么？
3.管的直徑指的是什么？
4.g管螺紋尺寸對照表？

圓錐管螺紋代號如R1/8,R1/4,R3/8,R1/2等中的R和數字代表什么意思？

R表示大徑。

大徑：9.728mm

小徑：8.566mm。

除了R1/8之外，還有R1/4，R3/8，R1/2，R3/4。

擴展資料：

由于錐度的原因，這種螺紋在與同樣的錐螺紋或圓柱螺紋配合時具有“自緊作用”；2.其特殊的牙形設計具有“完全吻合”的特性（不像普通公制螺紋，其牙頂與牙底之間是有間隙的——牙頂平而牙底圓）。現實中，由于加工精度等諸多原因，一般來說都是加填充物的。

：生料帶、麻絲白漆。常見引起不能“干密封”的諸多原應力可能有：牙形精度（角度）不夠（吻合）、端面不夠垂直（指相配的圓柱管螺紋）英制錐管螺紋對照表

百度百科-圓錐螺紋

幾分管是什么？

外直徑20毫米是——4分管。

DN15，直徑20毫米(外徑21.25mm)——4分管(4′)，近似內徑：15mm

DN20，外徑26.75mm——6分管，近似內徑：20mm

DN25mm，外徑33.5mm——1寸管，近似內徑： 25mm

英國的管道標準以四分水龍頭的供水平面直徑11.5毫米為基礎，制定出12.7毫米、19.05毫米、25.4毫米、31.75毫米、50.8毫米等標準管道尺寸。這種標準體系的優點是在不影響供水功能的前提下節約用材。

對此，可以從供水平面的對比中找到依據：直徑為12.7毫米的四分銅管或鉛管，它的標準壁厚是0.6毫米，在除去它的壁厚后供水平面是直徑11.5毫米，正好是一個四分水龍頭的供水平面的尺寸，一根12.7毫米的管道配用的是一個四分水龍頭。

如此類推25.4毫米的管道配用四個四分的水龍頭同時供水，并且在科學理論的依據下不會減弱供水壓力。但與此該標準卻并沒有任何增容性。管道系統在使用過程中突然需要增加更多的水龍頭同時使用，則該標準體系下的管道系統只有犧牲部分壓力才能完成任務。

擴展資料：

管徑的表達方式應符合下列規定：

1）?水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；

2）?無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示；

3）?鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑D表示；

4） 塑料管材，管徑宜按產品標準的表示；

5） 當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

建筑排水用硬聚氯乙烯管材規格用de（公稱外徑）×e（公稱壁厚）表示（GB 5836.1-92）

給水用聚丙烯（PP）管材規格用de×e表示（公稱外徑×壁厚）。

管子尺寸一般以管子的公稱內徑表示，如DN25表示孔徑為25mm的管子。

一般來說情況，會聽到4分管；6分管的叫法。4分6分的叫法又是怎么來的呢？

一般來說有這么幾種解釋

1。英分解釋：認為一英寸等于8英分。其實英制單位里沒有英分

2。將1/8英寸叫一分：這其實也源于英分解釋

3。標準：認為這是規定

4。約定：認為這是約定

5。沒有解釋的解釋：這種解釋很多，在此就不一一列舉了

到底這個分該怎樣解釋呢？

其實這個分就像常用的市斤一樣是的市分

在未推行公制單位以前，使用市制單位，如丈、尺、寸，在寸下面還有分。

1市分約等于3.33毫米

在接觸到英制管子的時候，怎樣測量管子的大小呢？會拿的尺子量一量，下面是幾種對應關系，那時假如讓你來測量的話，你也會這么叫吧

一分=3.33 （接近3.175也就是1/8)

四分=3.33*4=13.33 (接近15)

六分=3.33*6=20

八分=3.33*4=26.6 (接近 25.4 也就是1英寸，習慣簡稱1_）

百度百科——4分管

管的直徑指的是什么？

幾分管也表示管件的尺寸。在工程上管子的公稱尺寸表示它的內徑，1／2表示內徑為1／2英寸，在公制管中則被圓整為15mm。

管件標注的常用標注以以以及對應的俗稱對應如下：

內徑（公制）：6mm；內徑（英制）：1／8（英寸）；外徑：10mm；俗稱：1分

內徑（公制）：8mm；內徑（英制）：1／4（英寸）；外徑：13．5mm；俗稱：2分

內徑（公制）：10mm；內徑（英制）：3／8（英寸）；外徑：17mm；俗稱：3分

內徑（公制）：15mm；內徑（英制）：1／2（英寸）；外徑：21．3mm；俗稱：4分

內徑（公制）：20mm；內徑（英制）：3／4（英寸）；外徑：26．8mm；俗稱：6分

內徑（公制）：25mm；內徑（英制）：1（英寸）；外徑：33．5mm；俗稱：1寸

這里說的“分”，是市場上的俗語，其實是與英寸對應的。

擴展資料

管徑的表達方式規定：

1、水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；

2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示；

3、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑D表示；

4、塑料管材，管徑按產品標準的表示；

5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表

g管螺紋尺寸對照表？

管的直徑指的是管的內徑。故1.2寸內徑約32mm 。

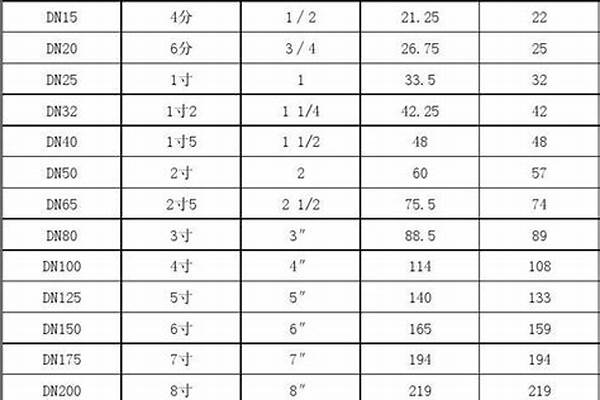

DN是指管道的公稱直徑

注意：這既不是外徑也不是內徑(這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之平均值當作管徑稱呼)；應該與管道工程發展初期與英制單位有關；一般來說用來描述鍍鋅鋼管，它與英制單位的對應關系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；

1 英寸=25.4毫米 =8英分

1/2 是 四分(4英分) DN15

3/4 是 六分(6英分) DN20

2分管 DN8

4分管 DN15

6分管 DN20

1′′ DN25

1.2′′ DN32

1.5′′ DN40

2′′ DN50

2.5′′ DN65

3′′ DN80

4′′ DN100

5′′ DN125

6′′ DN150

8′′ DN200

10′′ DN250

12′′ DN300

GB/T50106-2001

在建筑材料中，對管材的稱法用英寸這個單位，為2.54cm，而不是用市寸。

在液晶顯示器中，規格一般有17寸、19寸、22寸等。在手機中，屏幕尺寸現在一般有4.0寸、4.2寸、4.5寸、4.7寸、4.8寸、5.0寸、5.2寸、5.5寸、5.7寸、6.44寸等。在平板電腦中，屏幕尺寸一般有7.9寸、9.7寸、12.9寸。顯示屏的大小一般來說以對角線的長度來衡量，以英寸單位。英寸在這里一般簡稱“寸”。

英寸的分數：1/64 3/64 5/64 7/64 9/64-----

英寸的小數：0.015625 .0031250 0.046875-----

我國習慣稱呼：一厘二毫半 二厘半 三厘七毫半-----

轉換：

1mil=1/1000inch=0.00254cm=0.0254mm.

1inch=1000mil=2.54cm=25.4mm.

在英制里，12英寸（吋）為1英尺（呎），36英寸為1碼.

1英寸=16mm（數碼感應器）.

擴展資料：

2.1管徑應以mm為單位。

2.2管徑的表達方式應符合下列規定：

1） 水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；

2） 無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示；

3） 鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑D表示；

4） 塑料管材，管徑宜按產品標準的表示；

5） 當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

建筑排水用硬聚氯乙烯管材規格用de（公稱外徑）×e（公稱壁厚）表示（GB 5836.1-92）

給水用聚丙烯（PP）管材規格用de×e表示（公稱外徑×壁厚）。

參考資料：

4分管_百度百科

英寸_百度百科

g管螺紋尺寸對照表如下：

管螺紋是位于管壁上用于連接的螺紋，有55度非密封管螺紋和55度密封管螺紋。主要用來進行管道的連接，使其內外螺紋的配合緊密，有直管和錐管兩種。

英制密封管螺紋有兩種配合方式：圓柱內螺紋與圓錐外螺紋組成“柱/錐”配合；圓錐內螺紋與圓錐外螺紋組成“錐/錐”配合.

歐洲國家主要采用“柱/錐”配合螺紋；而歐洲以外國家則主要采用“錐/錐”配合螺紋.兩種螺紋的檢驗量規存在不同；ISO英制密封管螺紋量規標準（ISO 7-2：2000）是按“柱/錐”配合體系設計的.

GB/T22091.1-2008 55°密封管螺紋量規第1部分：用于檢驗圓柱內螺紋與圓錐外螺紋 。

好了，關于“螺旋鋼管尺寸對照表”的討論到此結束。希望大家能夠更深入地了解“螺旋鋼管尺寸對照表”，并從我的解答中獲得一些啟示。
